appareil locomoteur: m.pelvien -schemas à légender

Pour vérifier les noms correspondant à chaque numéro, il suffit de cliquer sur le petit triangle qui précède l'intitulé; les légendes apparaitront sous l'image.

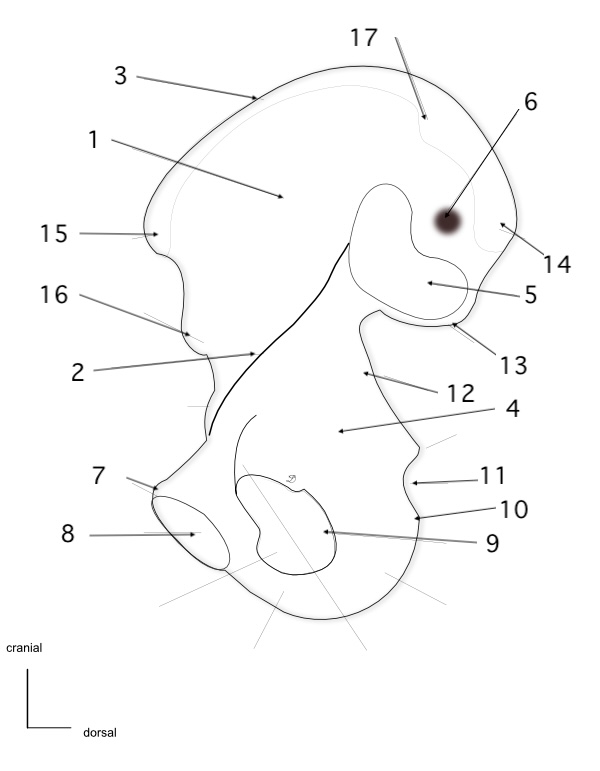

os coxal :

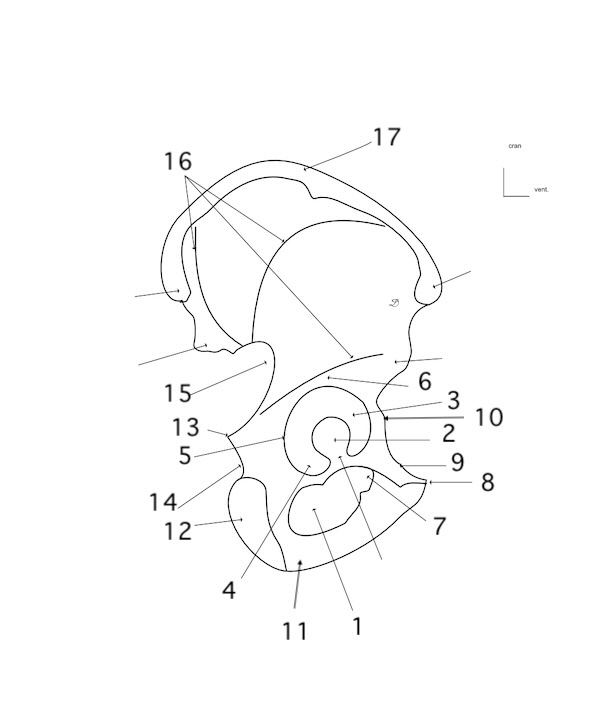

schéma n°2:os coxal:vue latérale

1. foramen obturé
2. fosse acetabulaire
3. surface semi lunaire
4. cornes acetabulaires
5. limbus acetabulaire
6. sillon supra acetabulaire
7. canal sous pubien (sillon obturateur)
8. angle pubien
9. pecten du pubis
10. éminence ilio pubienne
11. branche ischio-pubienne
12. tubérosité ischiatique
13. épine sciatique (ischiatique)
14. petite incisure ischiatique
15. grande incisure sciatique
16. lignes glutéales
17. crête iliaque

femur :

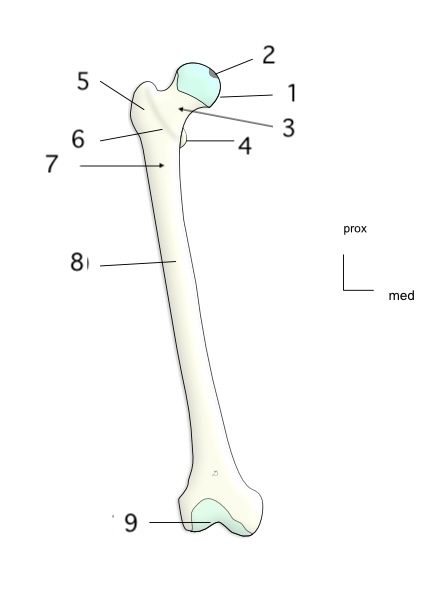

schéma n°2: os femur : vue antérieure

1. tête
2. fovea capitis
3. col anatomique
4. petit trochanter
5. grand trochanter
6. ligne inter trochanterienne
7. col chirurgiacl
8. corps
9. surface patellaire

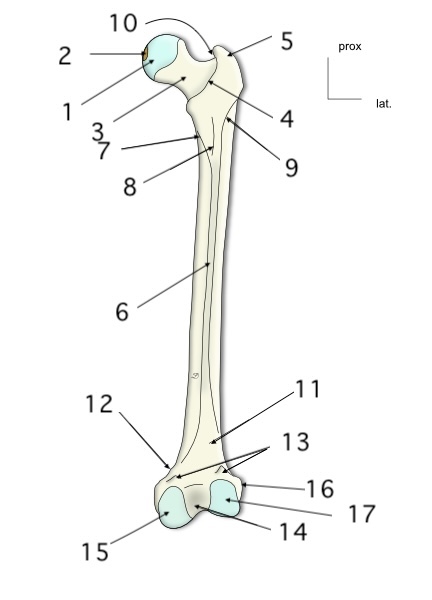

schéma n°4: os femur vue postérieure:

1. tête
2. fovea capitis
3. col anatomique et gouttière m.obturateur externe
4. crête inter trochanterique
5. grand trochanter
6. ligne (surface)âpre
7. ligne spirale
8. crête pectinéale
9. tubérosité glutéale
10. fosse trochantérique(m.obturateur interne
11. surface poplitée
12. tubercule de l'adducteur
13. tubercules supra condylaires
14. fosse intercondylaire
15. condyle médial
16. tubérosité épicondylelatéral
17. condyle latéral

tibia

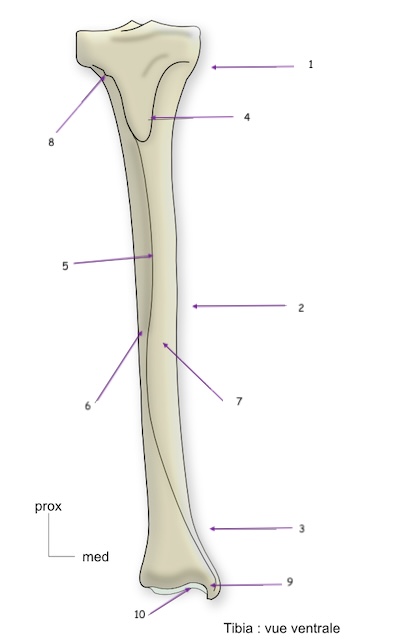

schema n°5: tibia: vue antérieure

1. épiphyse proximale
2. corps
3. épiphyse distale
4. tubérosité du tibia
5. crête tibiale
6. face latérale du corps
7. face médiale du corps
8. tubercule infra condylaire
9. malléole tibiale
10. surface articulaire talaire

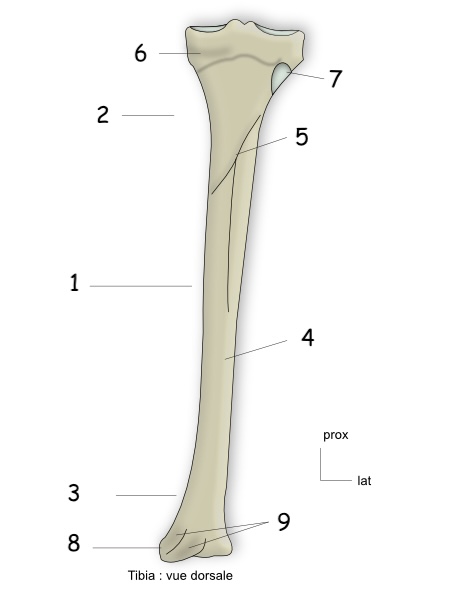

schema n°6: tibia: vue postérieure

1. corps
2. épiphyse proximale
3. épiphyse distale
4. face dorsale
5. ligne oblique
6. gouttière m.demi membraneux
7. surface articulaire fibulaire
8. malléole tibiale
9. gouttière des m.fléchisseurs

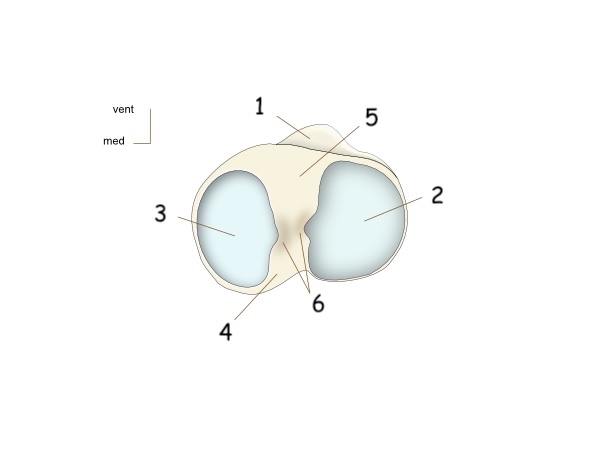

schema n°7: tibia:vue supérieure

1. tubérosité tibiale
2. condyle latéral (glène latérale
3. condyle médial(glène médiale
4. aire intercondylaire dorsale
5. laire intercondylaire ventrale
6. éminence intercondylaire (tubercules médial et latéral

fibula

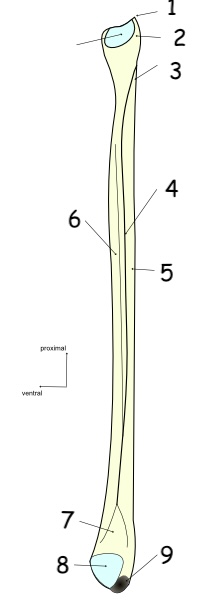

schema n°8: fibula: vue médiale

1. apex
2. tête
3. col
4. bord dorso-médial
5. face médiale
6. surface de la syndesmose
7. surface talaire
8. fosse malléolaire

pied

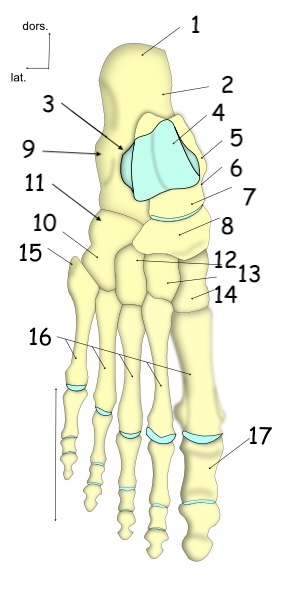

schema n°9: pied: vue dorsale

1. tubérosité du calcaneus
2. calcaneus
3. thalamus(partie articulaire du calcaneus)
4. trochlée du talus
5. corps du talus
6. col du talus
7. tête du talus
8. os naviculaire
9. trochlée fibulaire
10. cuboïde
11. tubérosité du cuboïde
12. cunéïforme latéral
13. cunéïforme intermédiaire
14. cunéïforme médial
15. styloïde du cinquième métatarsien
16. métatarsiens
17. phalanges

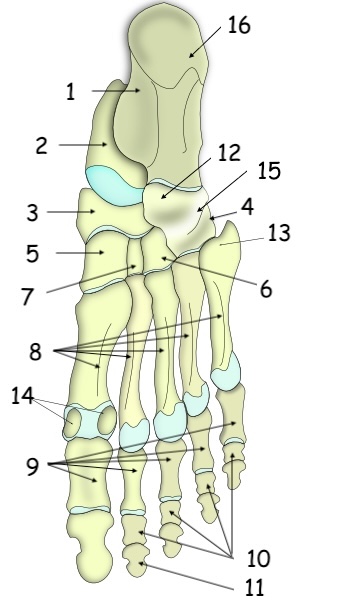

schema n°10: pied: vue plantaire

1. calcaneus
2. talus
3. os naviculaire
4. os cuboïde
5. os cunéïforme médial
6. os cunéïforme latéral
7. os cunéïforme intermédiaire
8. métatarsiens
9. phalanges proximales
10. phalanges intermédiaires
11. phalanges distales
12. crête du cuboïde
13. styloïde du Vè métatarsien
14. os sésamoïdes de l'hallux
15. sillon du cuboïde
16. tubérosité du calcaneus
